一、概述

DeckLink Quad

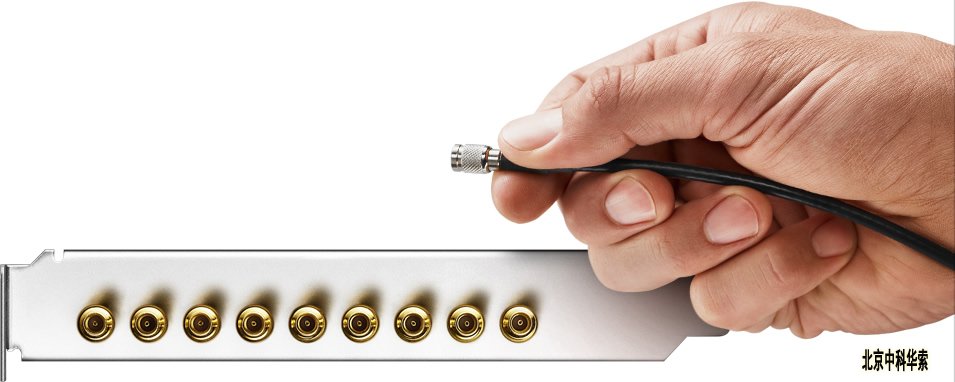

DeckLink Quad配备4路SDI输入和4路SDI输出，可在SD和HD视频格式间切换，还配有黑场/三电平同步输入。DeckLink Quad内建一个由API控制的监视时钟，其旁路继电器可以在电源丢失或者软件崩溃时自动切换到旁路，是一种可靠的播出解决方案。每个SDI输入和输出都 是独立的，即每个SDI输入或输出可以是不同的视频标准。





---



二、产品优势



四卡合一！

用DeckLink Quad组建您的自定义播出解决方案！如果您需要广播级多通道SDI采集和播放，那么DeckLink Quad将为您提供4块完全独立的DeckLink采集卡，每块卡都配有旁路继电器和监视时钟，而且所有这四块卡都已集成到一块PCI Express卡上了，非常适合开发人员和OEM，是搭建播出服务器和实时处理器的理想解决方案







开发人员的理想解决方案

DeckLink Quad让开发人员可以在Mac、Windows和Linux平台上自由定制开发软件和工作流程。您可以根据需要开发出各种应用，比如：同时采集和输出、 在多个视频流上添加字幕和转换格式！我们提供了精心设计的SDK、DirectShow filter和QuickTime API，能够与各种应用和代码无缝整合。DeckLink Quad灵活可靠，让您可以自由放心地开发自己的解决方案！









出众的质量

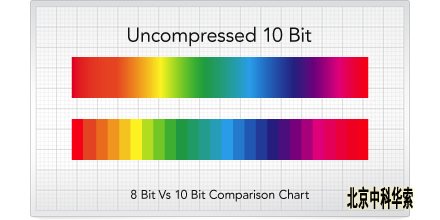

DeckLink Quad非常适合面向直播和后期制作等应用的解决方案。它能采集和播放原生无压缩8-bit和10-bit YUV 4:2:2和RGB 4:4:4，以保证最好的图像质量。采集的图像质量令人震撼，因为这是真正的像素逐一复制的镜像采集，不存在任何多代损失或降低图像质量的压缩。不论您需 要高质量的画面，还是研发电视或流媒体播出系统，都可以用DeckLink Quad组建相应的采集和播放解决方案。













高效设计

DeckLink Quad是一种四卡合一的采集和播放卡！一块DeckLink Quad卡相当于四个完全独立的设备，能够在标清和高清间即时切换，但是只占用一个PCIe插槽，而且可以同时采集和播放。通过这一块安装计算机中的采集 卡，您就可以同时采集和播放多路视频。这样一种新闻演播室解决方案能够节省多少时间和成本，可想而知！DeckLink Quad的低SDI抖动让SDI能够长距离传输，而最新的PCIe x4接口保证了超低延时和10 Gb/s的数据吞吐量。











丰富的接口

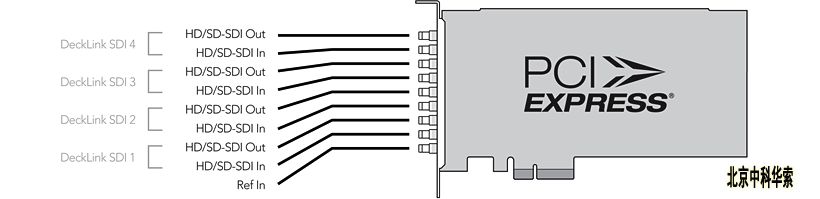

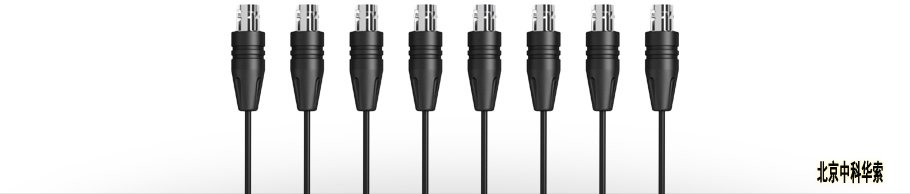

一 块DeckLink Quad卡就能提供4路输入和4路输出，还有用于与各种帧率的视频源保持同步的黑场和三电平同步。您可以根据需要为您的解决方案安装多张卡，最多可以支持 16个独立的SDI设备。对多块卡进行配置可满足您对输入或输出的各种需求 ！DeckLink Quad完全支持8通道无压缩SDI内嵌音频，以及Dolby数字直通，是环绕声应用的理想选择。DeckLink Quad可轻松连接到 Digital Betacam、HDCAM SR、XDCAM, D5、DVCPRO HD等支持SDI的VTR录机，而且零延时处理会确保即时响应！





强大的功能

如 果要为需求多样的最终用户设计解决方案，那么灵活性正是关键所在。这就是为什么DeckLink Quad要提供如此多能被轻松集成到自定义系统中的丰富特性。通过内建的高效键功能可为外部切换台输出键和填充信号 ，实现图文的实况叠加，从而节省多台设备的成本。精确到帧的采集可保证完美的音视频同步。在直播时，标配的旁路继电器和监视时钟将保证直播不会因为电源丢 失而中断。DeckLink Quad集成了高质量下变换功能，支持SDI流中的RP 188 HD内嵌时间码。















广泛的兼容性

不 要让平台兼容性限制了您的解决方案！DeckLink Quad可安装在Mac OS X、Windows 7或64-bit Linux计算机，只占用一条PCIe插槽。在所有平台上，附送的Media Express软件支持精确到帧的采集和播放，支持的文件类型包括无压缩QuickTime、AVI和DVI。利用附送的SDK开发的解决方案可兼容整个 Blackmagic DeckLink系列采集卡。













---



三、应用环境



---

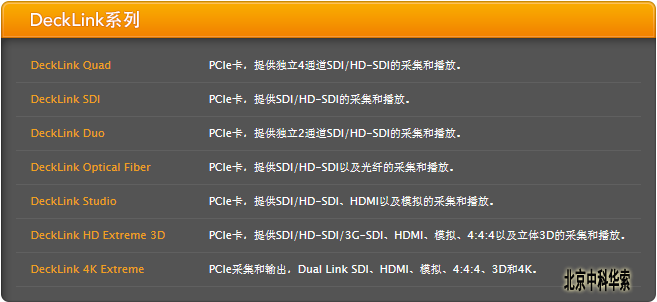

四、产品对比



---



五、详细功能



兼容更多软件！

DeckLink 卡兼容您喜欢的软件！您可以使用DirectShow™和 QuickTime™软件，或 Media Composer 6™、Final Cut Pro™和Premiere Pro™等世界上最受欢迎的剪辑软件！您可以用Photoshop™插件抓取和输出帧，也可以在After Effects™和Nuke™中实时预览。只有DeckLink可以在Windows、Mac OS X和Linux上支持如此多的软件，让您能够自如使用您常用的剪辑系统。





件，让您能够自如使用您常用的剪辑系统。



Final Cut Pro™

在 Final Cut Pro™中剪辑时，您可以用高质量10 bit HD-SDI连接HDCAM™、HDCAM™ SR、HD-D5™、DVCPRO HD™等高清录机，或者Digital Betacam™等标清录机。通过DeckLink，Final Cut Pro™可以从录机批采集、播放带有RT Extreme™实时特效的时间线，所有这些都是精确到取样的视音频同步。DeckLink卡支持很多Final Cut Pro™的高级特性：10 bit渲染、RT Extreme™、16通道音频、录机遥控、支持ProRes、JPEG、DV、DVCPRO、DVCPRO HD、8 & 10 bit无压缩媒体。DecLink卡已通过Apple™的Final Cut Pro™兼容性测试。











Avid Media Composer 6™

20 年来，Avid Media Composer一直是业界最受欢迎的剪辑软件。Avid Media Composer 6系列软件，包括Avid Symphony和Avid NewsCutter，全面支持DeckLink系列视频卡。支持全10 bit无压缩4:2:2和4:4:4质量的采集和播放，或直接压缩为Avid DNxHD或其他主流压缩格式视频文件。Media Composer 6沿用成熟界面设计，操作方便，它采用新开发的64 bit构架，支持实时复杂多层特技播放。Avid Media Composer 6通过DeckLink卡进行采集、剪辑、监看和播放，此卡是Mac OS X和Windows 7平台上Avid制作流程的绝佳伴侣。









Adobe Premiere Pro™

DeckLink 卡是Adobe Premiere Pro的最高质量剪辑解决方案。随卡提供了全套Premiere Pro插件和录机遥控、对8 bit和10 bit无压缩AVI和QuickTime™文件以及Motion JPEG和DVCPRO HD 的支持，而且所有这些格式在相同的Premiere Pro时间线上不需渲染即可播放。 来自Mac OS X™系统的QuickTime™无压缩文件也可以跨平台共享！您甚至可以播放AVCHD、DSLR和XDCAM HD素材。DeckLink支持通过HD/SD-SDI采集和播放Premiere Pro的8通道音频，非常适合5.1环绕声剪辑









Adobe After Effects™

Adobe After Effects是最受欢迎的包装工具之一。DeckLink 提供了很多专门特性让您可以充分利用这一软件！After Effects 是一款QuickTime™软件，因此完全兼容所有DeckLink媒体文件。在Windows™上，您也可以打开和生成Blackmagic无压缩 8/10 bit AVI和QuickTime™文件。这些文件不需要渲染即可直接放入Final Cut Pro™或Premiere Pro时间线，因此您可以在不同的工具之间共享媒体文件。DeckLink 还提供了RAM预览播放功能，让您总能实时看到正在处理的画面。DeckLink卡是After Effects处理高端工作的理想选择。











Adobe Photoshop™

用 DeckLink随卡附送的Photoshop插件可以直接在Photoshop™中采集或输出静帧。如果使用的是10 bit HD/SD-SDI，您甚至可以导入和导出16 bit全质量Photoshop™图像。用DeckLink的键功能可以将带有Photoshop™ alpha通道的标清图文叠加在输入的视频上。从DeckLink卡输出Photoshop图像可以确保您能看到正确的颜色、隔行以及场运动的效果。 DeckLink卡使用均一增益，因此在把图形输出到磁带上时，不会出现非法色彩！









Avid Pro Tools™

Pro Tools是世界最受欢迎的音频后期制作工具。现在所有DeckLink卡都可以通过视频输出实时播放Pro Tools参考画面！如果为视频母版进行后期音频制作，在混音或者编辑的时候，很容易不小心将部分音频删掉，造成音画不同步。为您的ProTools系统 添加一款DeckLink卡，在混音的时候同时播放音频和视频就可以消除这个问题。











---



内含Blackmagic小工具！

DeckLink SDI了Blackmagic LiveKey和Blackmagic Disk Speed Test™。LiveKey让您可以用SDI输出实时插入Logo和其他图文。Disk Speed Test检查完您的磁盘阵列后，会以视频帧率这种简单易懂的方式给出测试结果。





用LiveKey制作标清Alpha键

DeckLink 可以切换为标清键卡，因此您可以用SDI输出连接一台外部切换台，实时插入Logo和其他图文。随卡附送的LiveKey工具让您 可以打开和控制键，也可用于输出带有alpha通道的静态图像进行键操作。LiveKey还允许自定义键混程度，可制作出图文的淡入和淡出。如果您想为视 频加上一个周期性出现的字幕，比如“不用于复制或发行”，可以使用LiveKey的自动模式，设定图文的循环出现和消失。









Disk Speed Test

现 在配置一台能处理无压缩高清视频的高速阵列正在变得越来越简单。甚至SATA硬盘也可以绑在一起形成一台具有惊人速度和容量的低成本阵列。用免费 附送的Disk Speed Test可以测试得到磁盘阵列的真实性能。测试结果为每秒的帧数。Disk Speed Test使用持续性的长数据块传输，模拟了采集和播放视频时的数据传输，因此比普通的磁盘测试工具测试结果更加准确。









附送Blackmagic Media Express

Blackmagic Media Express是一款随Intensity卡附送的免费软件。Media Express让您能够批采集和播放无压缩YUV、RGB QuickTime、AVI、DPX格式文件或压缩ProRes、DVCPRO和MJPEG格式文件。您还可以创建自己的播放列表、整理片段容器和添加元 数据。Media Express非常适合搭配未自带直接采集和播放功能的剪辑软件使用，这样您就可以在这些剪辑软件中进行采集和播放了。它还支持XML和CMX EDL导入和导出，以及精确到帧的RS-422录像机遥控。这是一个完整的采集和播放解决方案！

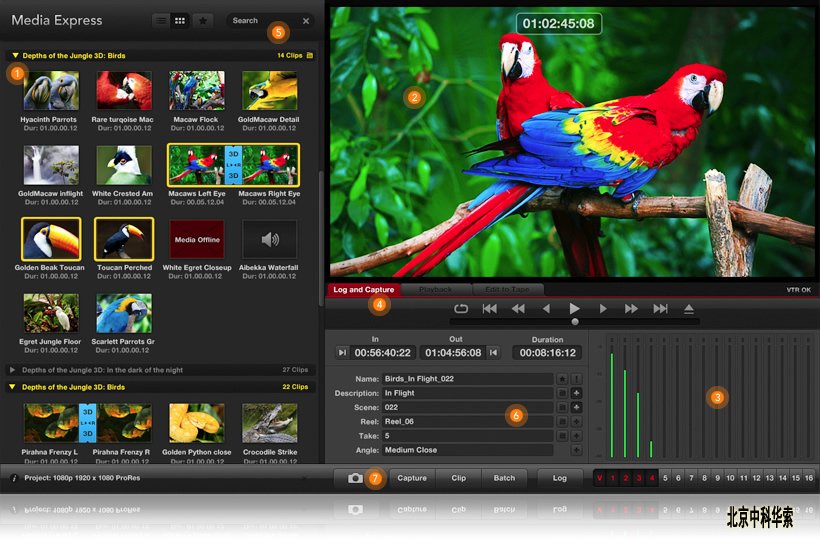

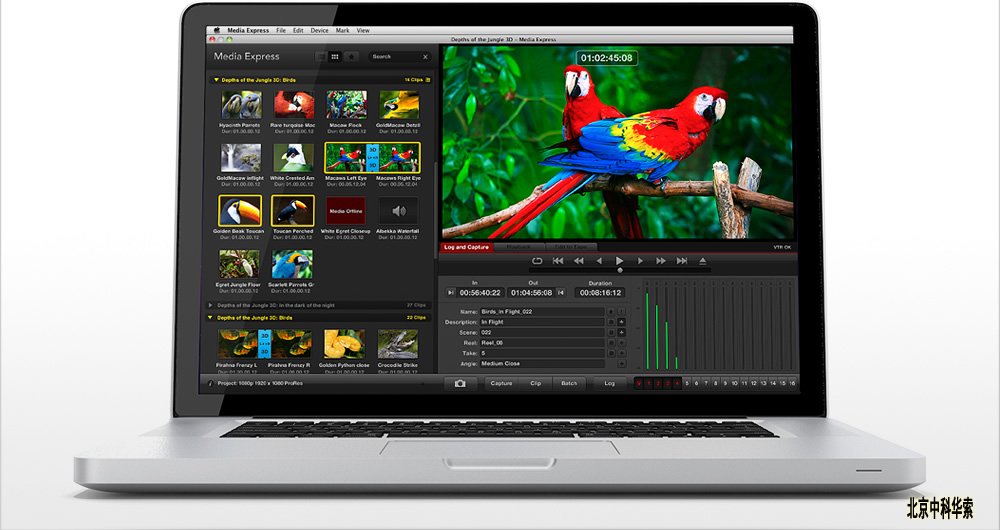

Media Express




视频采集、管理和播放，尽在Media Express！

Blackmagic Design配有功能丰富的Media Express软件，用于管理您工程中的视频文件。Media Express支持DeckLink、Intensity、UltraStudio和Multibridge所有型号，因此您无需购买第三方视频采集和播 放软件！

如果您的视频软件本身不支持视频采集，Media Express软件将是您的理想选择。Media Express兼容Mac OS X、Windows和Linux平台，让您的使用更加灵活。有了Media Express，您可以轻松处理2D压缩和无压缩视频，以及双视频流3D。
