• 产品性能简介

1.16:9 全像素1920*1080 ,高对比度液晶面板
2.三种模式的SDI视频信号波形显示，（亮度/矢量/RGB）
3.可对SDI，DVI信号做波形监视
4.辅助聚焦(红/绿/蓝/黄，4种着色方式可选)
5.gradate&step伪彩
6.时间码显示（VITC/LTC）
7.安全框/TALLY/静态UMD
8.黑白，单蓝色单色转换
9.SDI 1/1.001帧率兼容
10.HDCP 1.1
11.H/V-DELAY功能
12.16路音频表（同时显示八路，可选）
13.安全锁定功能
14.电池电量提示功能
15.内置3D-LUT（Rec709、SMPTE-C和EBU标准）
16.自定义F键功能
17.静帧
18.亮度超标定位功能
19.支持TSL协议的TALLY控制以及UMD的源名随动功能

• 产品参数

面板特性	尺 寸	17.3”
	像 素	1920×RGB×1080
	点 距	0.199（H）×0.199（V）mm
	显示比例	16:9 / 4:3 可转换
	背光	RGB LED
	亮 度（MAX）	300cd/m2
	对 比 度（MAX）	1000:1
	色深	10Bit
	图像处理	10Bit
	响应时间	10ms
	可视角度	左右 178° / 上下178°

视频输入	3G/HD/SD-SDI	2 x BNC
	复合视频(CVBS)	1 x BNC
	分量	1 x 3 BNC
	DVI(兼容HDMI、VGA)	1 x DVI-I

视频输出	3G/HD/SD-SDI	1 x BNC
	复合视频	1 x BNC
	分量	1 x 3 BNC

音频	音频解嵌	支持
	音频电频表	16路（最多可同时显示8路）
	内置扬声器	2路 *8欧/2W
	耳机监听	支持

使用要求	输入电压	12V DC 标准4芯卡侬头
	功耗(MAX)	25W
	工作温度	0-40摄氏度
	储存温度	-20-60摄氏度
	储存湿度	0%-90% 无凝结

结构说明	外壳材质	钢材冷轧板
	外观尺寸（单位：mm）	451(长)x281(高)x45(宽)
	重 量	约6Kg

复合视频（CVBS）输入规格

CVBS

NTSC、PAL

DVI-I输入规格

DVI-A(VGA)	VGA(640*480)、SVGA（800*600）、XGA（1024*768）、 WXGA（1280*768/1280*800）、SXGA（1280*1024）、SXGA+（1440*1050）、 WSXGA（1680*1050）、UXGA（1600*1200）、WUXGA（1920*1200）
DVI-D	480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、 1080p(24/25/30/50/60)

分量（色差）输入规格

YPBPR

480p/60、480i/60、576i/50、576p/50、720p(50/60)、1080i(/50/60)、 1080p(24/25/30/50/60)

SDI输入规格

425M(3G-SDI)	1080p(50/60)
274M(HD)	1080i(60/59.94/50) 1080p(30/29.97/25/24/24sF/23.98/23.98sF)
296M(HD)	720p(60/59.94/50/30/29/25/24/23.98)
259M(SD)	480/59.94i、576/50i

注：425M-B未经严格测试

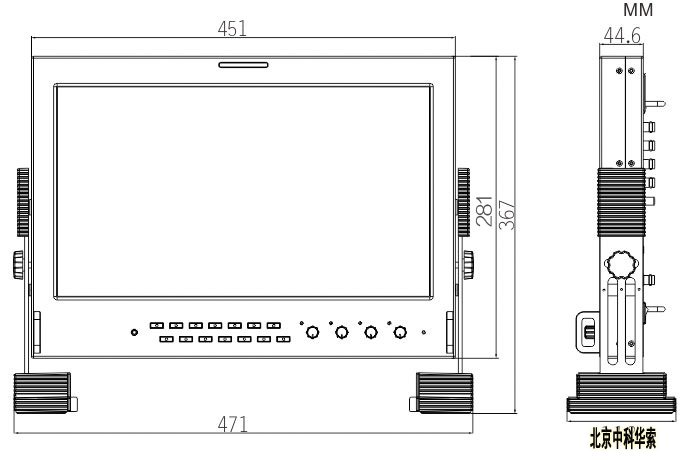

产品尺寸图
